AGM主推的AG32 MCU和AGRV2K系列产品有哪些特点

作者：Robin 浏览： 发表时间：2023-07-27 22:33:18 来源：HIZYUAN


      AGM AG32 MCU产品，目前有pin对pin STM32 MCU的多款器件型号 ,同时MCU还内置了2K FPGA逻辑，用户可单独使用MCU或者FPGA功能，也可MCU+FPGA功能同时使用）。


        AGM从2021年开始推出MCU产品，目前有pin对pin STM32 MCU的多款器件型号 ,同时MCU还内置了2K FPGA逻辑，用户可单独使用MCU或者FPGA功能，也可MCU+FPGA功能同时使用）。

        原来的AG1280 是上一代的产品，成本处于上涨趋势，新设计优先推荐AGRV2K，我们原厂也建议客户从AG1280升级到AGRV2KL48或者AG32F407、AG32F103等器件。

        从成本和产品功能扩展性考虑，原厂重点推荐 新一代 AG32 MCU+ 2K FPGA的产品。AG32系列产品包括 100pin, 64pin, 48pin, 32pin, 使用流程也是流畅， 产品扩展性更好。


       另AG32或者AGRV2K的价格也更有优势，如需要获取更多相关资料，欢迎联系海振远科技提供本地化的服务。

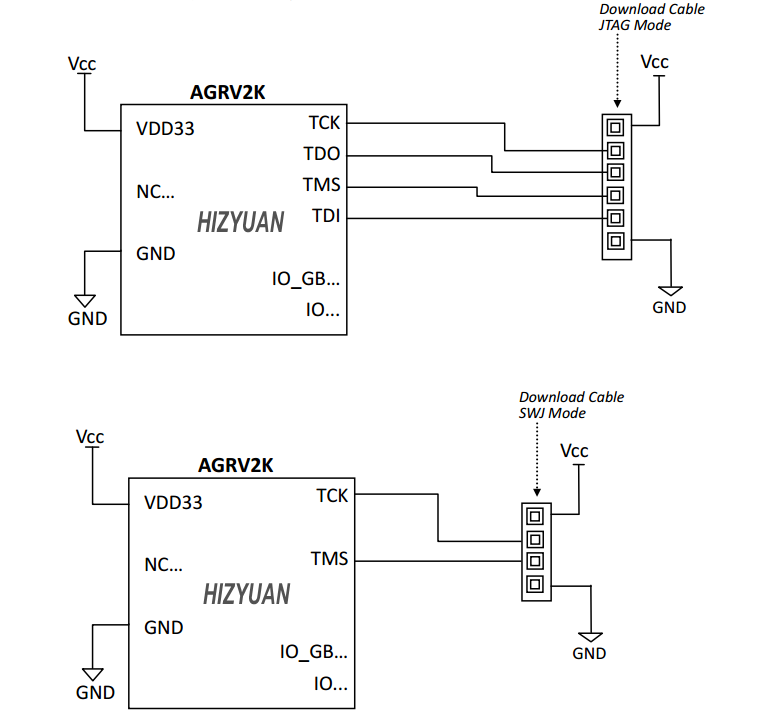

       AGRV2K 只需要单电源 3.3V Vcc 供电， 通过 JTAG 或两线 SWJ 方式进行烧写，使用 J-LINK 下载器或AGM CMSIS-DAP 专用下载器，请参考下图：


         注： NC 为悬空脚，请勿接任何电源或信号。软件烧录默认即为 SWJ 方式，兼容 JTAG 接口。



        以下是第一个是小封装的AGRV2K的引脚定义说明：


AGRV2KL48 Pin-Out

Finger No Pin name Finger No Pin name
1 VDD33 25 IO/PIN_25
2 IO_GB/PIN_2 26 IO/PIN_26
3 NC 27 IO/PIN_27
4 NC 28 IO/PIN_28
5 NC 29 IO/PIN_29
6 NC 30 IO/PIN_30
7 NC 31 IO/PIN_31
8 GND 32 IO/PIN_32
9 VDD33 33 IO/PIN_33
10 IO/PIN_10 34 TMS
11 IO/PIN_11 35 IO/PIN_35
12 IO/PIN_12 36 VDD33
13 IO/PIN_13 37 TCK
14 IO/PIN_14 38 TDI
15 IO/PIN_15 39 TDO
16 IO/PIN_16 40 IO/PIN_40
17 IO/PIN_17 41 IO/PIN_41
18 IO/PIN_18 42 IO/PIN_42
19 IO/PIN_19 43 IO/PIN_43
20 IO/PIN_20 44 GND
21 IO/PIN_21 45 IO/PIN_45
22 IO/PIN_22 46 IO/PIN_46
23 GND 47 GND
24 VDD33 48 VDD33



AGRV2KL64 Pin-Out

Finger
No.		Pin nameFinger
No.		Pin nameFinger
No.		Pin nameFinger
No.		Pin name
1 VDD33 17 IO/PIN_17 33 IO/PIN_33 49 TCK
2 IO_GB/PIN_2 18 GND 34 IO/PIN_34 50 TDI
3 NC 19 VDD33 35 IO/PIN_35 51 IO/PIN_51
4 NC 20 IO/PIN_20 36 IO/PIN_36 52 IO/PIN_52
5 NC 21 IO/PIN_21 37 IO/PIN_37 53 IO/PIN_53
6 NC 22 IO/PIN_22 38 IO/PIN_38 54 IO/PIN_54
7 NC 23 IO/PIN_23 39 IO/PIN_39 55 TDO
8 IO_GB/PIN_8 24 IO/PIN_24 40 IO/PIN_40 56 IO/PIN_56
9 IO/PIN_9 25 IO/PIN_25 41 IO/PIN_41 57 IO/PIN_57
10 IO/PIN_10 26 IO/PIN_26 42 IO/PIN_42 58 IO/PIN_58
11 IO/PIN_11 27 IO/PIN_27 43 IO/PIN_43 59 IO/PIN_59
12 GND 28 IO/PIN_28 44 IO/PIN_44 60 GND
13 VDDA33 29 IO/PIN_29 45 IO/PIN_45 61 IO/PIN_61
14 IO/PIN_14 30 IO/PIN_30 46 TMS 62 IO/PIN_62
15 IO/PIN_15 31 IO/PIN_31 47 IO/PIN_47 63 GND
16 IO/PIN_16 32 VDD33 48 VDD33 64 VDD33




AGRV2KL100 Pin-Out

Finger
No.		Pin nameFinger
No.		Pin nameFinger
No.		Pin nameFinger
No.		Pin name
1 IO/PIN_1 26 IO/PIN_26 51 IO/PIN_51 76 TCK
2 IO/PIN_2 27 GND 52 IO/PIN_52 77 TDI
3 IO/PIN_3 28 VDD33 53 IO/PIN_53 78 IO/PIN_78
4 IO/PIN_4 29 IO/PIN_29 54 IO/PIN_54 79 IO/PIN_79
5 IO/PIN_5 30 IO/PIN_30 55 IO/PIN_55 80 IO/PIN_80
6 VDD33 31 IO/PIN_31 56 IO/PIN_56 81 IO/PIN_81
7 IO_GB/PIN_7 32 IO/PIN_32 57 IO/PIN_57 82 IO/PIN_82
8 NC 33 IO/PIN_33 58 IO/PIN_58 83 IO/PIN_83
9 NC 34 IO/PIN_34 59 IO/PIN_59 84 IO/PIN_84
10 GND 35 IO/PIN_35 60 IO/PIN_60 85 IO/PIN_85
11 VDD33 36 IO/PIN_36 61 IO/PIN_61 86 IO/PIN_86
12 NC 37 IO/PIN_37 62 IO/PIN_62 87 IO/PIN_87
13 NC 38 IO/PIN_38 63 IO/PIN_63 88 IO/PIN_88
14 NC 39 IO/PIN_39 64 IO/PIN_64 89 TDO
15 IO_GB/PIN_15 40 IO/PIN_40 65 IO/PIN_65 90 IO/PIN_90
16 IO/PIN_16 41 IO/PIN_41 66 IO/PIN_66 91 IO/PIN_91
17 IO/PIN_17 42 IO/PIN_42 67 IO/PIN_67 92 IO/PIN_92
18 IO/PIN_18 43 IO/PIN_43 68 IO/PIN_68 93 IO/PIN_93
19 NC 44 IO/PIN_44 69 IO/PIN_69 94 GND
20 GND 45 IO/PIN_45 70 IO/PIN_70 95 IO/PIN_95
21 VDDA33 46 IO/PIN_46 71 IO/PIN_71 96 IO/PIN_96
22 VDDA33 47 IO/PIN_47 72 TMS 97 IO/PIN_97
23 IO/PIN_23 48 IO/PIN_48 73 NC 98 IO/PIN_98
24 IO/PIN_24 49 NC 74 GND 99 GND
25 IO/PIN_25 50 VDD33 75 VDD33 100 VDD33




       AG32 MCU与STM32系列MCU 管脚兼容，方便用户做成本优化替代。同时AG32 MCU内置2KLE FPGA逻辑，功能更强大。若用户只需要用2KLE FPGA逻辑，不需要用MCU的功能，则直接采用AGRV2K系列产品，直接作为FPGA来开发，不用开发MCU的功能。


       更多的资讯或者技术问题，可以联系海振远科技的销售或者FAE获取技术支持，海振远科技携手AGM，共同为用户打造一个国产高性能MCU+FPGA的SOC平台，助力中国制造迭代升级，取得更大的成绩！
