一、产品说明
1、产品描述
我们***的FPV 无人机专用光端机解决方案，采用的是高性价比的国产FPGA，充分利用了FPGA并行数据处理能力和同步设计优势，采用光纤传输技术，实现CVBS视频信号与 TTL 控制信号的长距离无损传输，适用于无人机竞速、航拍、工业巡检等复杂电磁环境场景。
2、产品概要
• 核心功能：支持CVBS视频信号 + TTL/UART控制信号同步传输
• 传输距离：标准 20 公里（可选定制 40-100 公里）
• 介质类型：单模光纤
• 传输延迟：15ms以内
• 抗干扰特性：光通信技术有效抵御电磁干扰
• 定制服务：支持信号类型、接口标准、工作电压等定制
3、主要参数
参数项 | 天空端 | 地面端 |
尺寸 | 50mm×29mm×13mm | 50mm×29mm×13mm |
重量 | 12g | 12g |
供电范围 | 5V-26V | 5V-26V |
功耗 | <5W | <5W |
二、技术规格
1、***额定规定范围
• 传输距离：20 公里（标准配置），可定制至 100 公里
• 工作温度：-40℃~+85℃
• 存储温度：-40℃~+120℃
• 湿度范围：5%~95%（无冷凝）
• 工作电压：5-28V
2、典型推荐参数
• 视频输入 / 输出：插针( MX-SH1.0mm-5P)
• 光纤接口：默认FC 型（SC/LC/FT口）
• 通信接口：UART/TTL/SBUS( MX-SH1.0mm-5P)
• 适用摄像头：模拟摄像头、CVBS摄像头

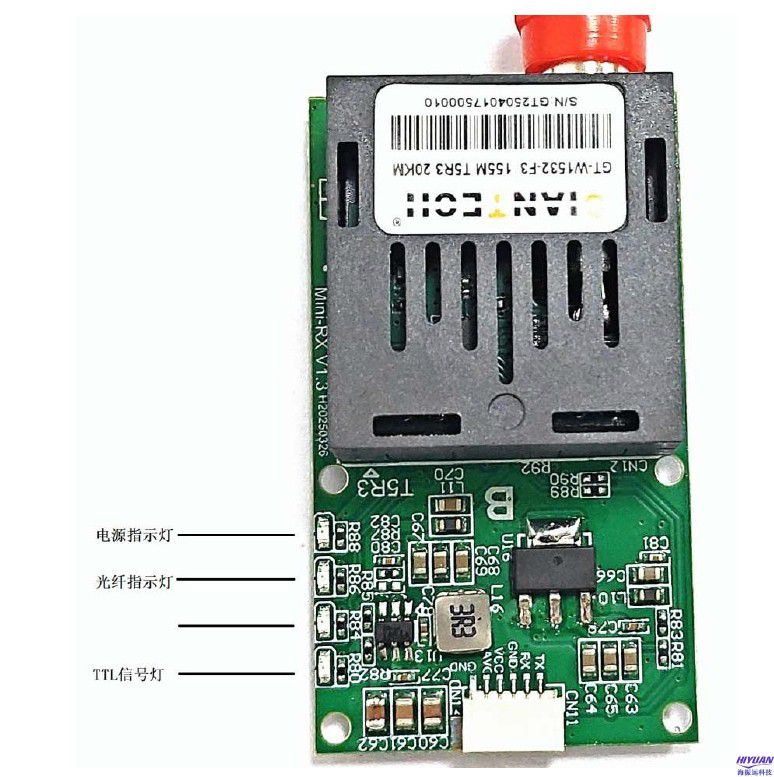

3、指示灯定义
4、接口定义
• 天空端(TX/A)：
◦ TX/RX/GND/VCC/AVI/GND( MX-SH1.0mm-5P 接口,CVBS 视频输入）
◦ FC 光纤接口
• 地面端(RX/B)：
◦ TX/RX/GND/VCC/AVO/GND( MX-SH1.0mm-5P 接口,CVBS 视频输出）
◦ FC 光纤接口
5、产品外观
• 结构：模块化设计，紧凑轻便，可以定制用户需求的版型。
三、使用说明
1. 接线步骤：
◦ 天空端：连接无人机摄像头 CVBS 输出至光端机视频输入口,RX接入飞控的CRSFTX,TX接入飞控的CRSFRX
◦ 地面端：连接显示器 / 控制站至光端机视频输出口,RX接入遥控器接收机的CRSFTX,TX接入遥控接收机的CRSFRX
◦ 使用 FC 光纤跳线连接两端光口
1. 供电要求：
◦ 建议使用 5V-28V 稳定电源供电
◦ 避免与强电设备共地
2. 注意事项：
◦ 光纤弯曲半径需≥30mm
◦ 长距离传输时建议使用单模光纤
◦ 定期清洁光纤接口端面
◦ 实际传输距离受地形、天气、光纤质量等因素影响，建议在开阔地带使用以达到***效果。
四、应用场景
1. 无人机竞速：保障高速移动中视频信号的稳定传输
2. 专业航拍：支持CVBS视频信号的长距离无损传输
3. 工业巡检：适用于电力 / 石油 / 管道等复杂环境监测
4. 安防监控：实现远距离隐蔽式视频监控
5. 科研测试：支持视频数据和控制指令同时传输
五、定制服务：提供 40-100 公里传输模块、多接口适配、特殊电压等定制方案
