嵌入式开发踩坑记: AG32硬件设计指南（一）
作者：Robin 浏览： 发表时间：2025-12-12 14:08:40 来源：AGM

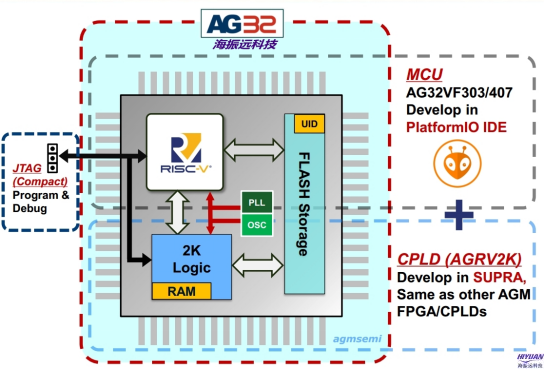

AG32是一款基于RISC-V内核的MCU，集成了可编程逻辑单元（CPLD），提供灵活的硬件设计能力。
本指南旨在为硬件设计人员提供AG32芯片的核心设计要点，涵盖电源、时钟、接口配置等关键方面，确保系统稳定性和性能优化。
1. HSE外部晶体
范围：4~16MHz，推荐使用8MHz。
2. 电源设计
VDD/VDDA范围均为3.15~3.45V。CPLD对电源纹波要求较高，VDDA前需加磁珠，VDD33前也建议加磁珠。
3. 端口配置
ADC、DAC、CMP、USB、OSC、JTAG端口不可重新映射，其余数字端口可重映射至带IO的PIN。
4. 调试接口
支持SWD下载，使用SWDCLK(TCK)、SWDIO(TMS)、GND即可。MCU和CPLD共用此接口。建议将nRST引出至下载器的nRST，并在ini中设置：upload_srst = true。
5. 串口下载
仅支持UART0，不可重映射。需设置BOOT0(高)、BOOT1(低)。
6. BOOT0配置
建议通过电阻接地，避免直接接地。调试时若烧录错误导致系统异常，可尝试将BOOT0拉高上电，以暂停用户程序并重新下载。
(未完待续)
本指南总结了AG32硬件设计的核心注意事项，涵盖电源、时钟、接口和调试等关键环节。设计时需结合具体应用场景，参考官方文档和海振远科技提供的参考设计，确保系统可靠性和性能优化。
如需了解更多资讯，欢迎联系海振远科技销售人员获取支持。
