一起盘点AG32 MCU 的特性及产品特色，异构SOC入门推荐
作者：Robin 浏览： 发表时间：2026-03-13 10:26:32 来源：AGM
AG32 MCU是由AGM公司推出的、集成了RISC-V内核MCU和CPLD/FPGA逻辑单元的异构芯片，海振远科技提供从样品测试、芯片调试和批量供货等服务。
一、核心架构与技术规格

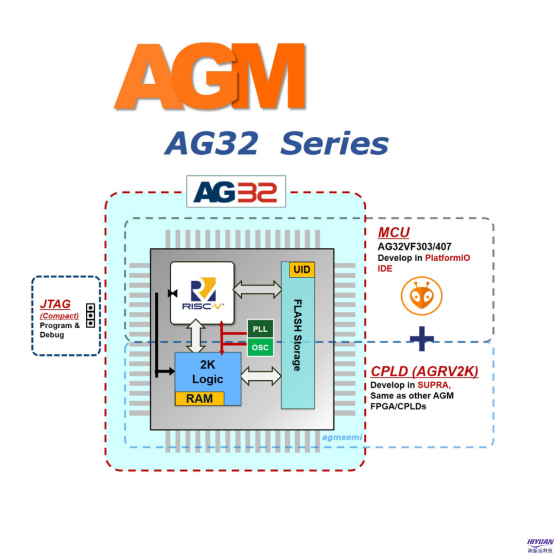

1. 异构双核架构：AG32 MCU在单一芯片内集成了两个核心部分：一个基于RISC-V指令集的高性能微控制器（MCU）内核和一个约2K逻辑单元（LUTs）的可编程逻辑（CPLD/FPGA）。
2. MCU核心参数：
- 内核：采用开放的RISC-V架构。
- 主频：***运行频率可达248MHz。
- 存储：内置1MB Flash和128KB SRAM。部分型号（如AG32VH407RCT6）还集成高达64Mbit的PSRAM。
3. 可编程逻辑部分：内置的CPLD/FPGA提供约2K逻辑单元（LUTs），支持用户自定义硬件逻辑。
4. 封装与引脚：提供QFN32、LQFP48、LQFP64、LQFP100等多种封装选项。其I/O引脚具有极高的灵活性，大部分数字接口（如UART、SPI、I2C、PWM等）可通过软件配置到任意指定引脚，但电源、时钟、复位、USB等少数引脚功能固定。
二、关键特性与核心优势
- 管脚高度灵活可配置：与传统MCU固定引脚功能不同，AG32允许开发者根据PCB布局需求，动态重定义大部分数字I/O引脚的功能，极大简化布线并充分利用所有管脚资源。
- 内部高速总线通信：MCU与CPLD之间通过芯片内部的AHB（Advanced High-performance Bus）总线进行数据交互，速度远超传统通过外部SPI或GPIO连接的方式，提升了通信效率。
- 硬件逻辑定制能力：内置的2K CPLD/FPGA允许用户实现定制化的接口、算法、加密逻辑或硬件加速模块，例如定制多个串口、实现触摸信号预处理等，从而打造差异化产品。
- 低功耗模式支持：芯片支持睡眠（Sleep）、停止（Stop）和待机（Standby）等多种低功耗模式，以适应不同的节能需求场景。
- 丰富的开发支持：AGM提供了完整的SDK（软件开发套件），包含外设驱动库、FreeRTOS支持以及MCU与CPLD联合开发的参考库，便于用户快速上手。
三、典型应用与开发支持
- Mini LED背光控制：利用其并行多通道特性，AG32可作为MiniLED电视的背光控制器（BCON），实现超高分区数的精准调光。
- 高速数据采集与处理：在需要高速ADC采样的应用中，CPLD部分可用于数据缓存和预处理，减少对MCU和AHB总线的占用，提升系统整体效率。
- 工业控制与驱动：适用于伺服驱动、逆变器、激光控制器等场景，将控制算法与实时逻辑处理结合于单芯片内。
- 触摸屏与图形显示：CPLD可用于触摸信号的硬件解码与预处理，或实现简单的图形加速功能（如帧缓存管理），减轻MCU负担。
- 物联网终端：结合其高速ADC（用于环境监测）、DAC（用于语音输出）、USB、多路UART/SPI/I2C等丰富外设，适合开发智能家居、语音交互等物联网设备。
- 获取开发资源：开发者可通过AGM官方网站获取***信息，或通过邮件tech@agmsemi.com咨询。AG32VF303 NANO开发板是常见的入门评估工具。
如需了解更多资讯，欢迎联系海振远科技销售人员获取支持。
