不用再画 CPLD！AG32 替代方案有多香？(二)
作者：Robin 浏览： 发表时间：2026-04-13 09:59:01 来源：AGM
AG32 MCU可以替代STM32+CPLD吗？先说结论，可以替代，且在多个应用场景下具备显著优势。

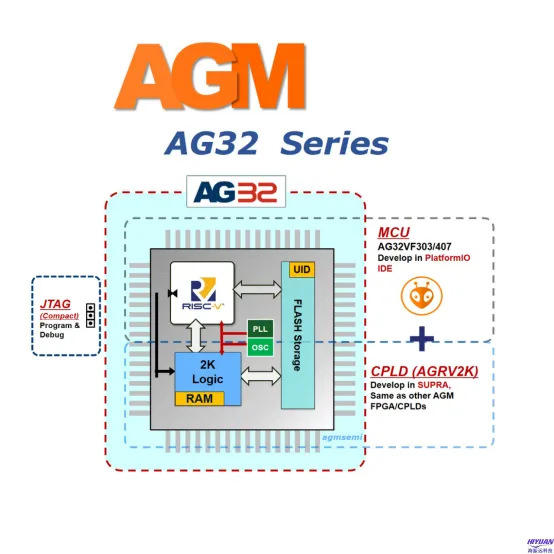

AG32 MCU 是一款集成了 RISC-V 内核与 2K CPLD 可编程逻辑的异构芯片，本质上实现了“MCU + CPLD”二合一的系统级封装，因此能够直接替代传统分立的 STM32 MCU 与 CPLD 组合方案。
下接上文，续。

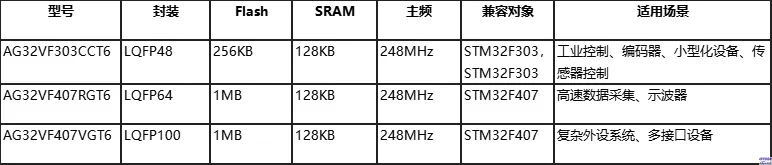

一、典型应用场景选型建议
1、高速数据采集系统（如数字示波器）
•需求特征：高速 ADC 接口（≥100MHz）、实时触发、DMA 传输
•推荐型号：AG32VF407RGT6 / VGT6
•优势体现：
1）CPLD 直接对接 AD9288，实现 100MHz 同步采样
2）MCU 负责 FFT、波形渲染与 UI 刷新
3）AHB 总线支持高速数据搬运，MCU 资源利用率提升至 80% 以上
•替代效果：PCB 面积减少 40%，BOM 成本降低 30%~50%
2、工业伺服与编码器控制
•需求特征：PWM 生成、编码器信号处理、误码滤除、鉴相
•推荐型号：AG32VF103VCT6 / VF303CCT6
•优势体现：
1）CPLD 实现正交解码、倍频、差分信号处理
2）MCU 运行 FOC 算法，闭环控制更稳定
3）支持多圈位置存储与启动即读
•替代效果：单芯片替代双芯片架构，提升系统可靠性
3、Mini-LED 背光控制
•需求特征：高精度 PWM、区域调光、动态映射
•推荐型号：AG32VF407VGT6
•优势体现：
1）利用 CPLD 实现 10,000+ 分区调光逻辑
2）支持软件重配置调光区域，灵活性远超专用 BCON 芯片
•替代效果：无需外接专用背光 IC，节省成本与空间
4、接口扩展与定制逻辑
•需求特征：需额外 UART、CAN、SPI 或自定义协议
•推荐型号：任意 AG32 型号（根据引脚数选择）
•优势体现：
1）通过 CPLD 模拟第二路 CAN、15 个串口等
2）所有 IO 可软件重定义，布板更自由
•替代效果：摆脱引脚复用限制，2 层板即可完成复杂设计
5、实时数据加密与安全传输
•需求特征：数据加解密、CRC 校验、防篡改
•推荐型号：AG32VF407RGT6
•优势体现：
1）CPLD 实现 AES 或自定义加密算法
2）在 MAC 传输前插入 CRC 值，实现图像数据实时加密
•替代效果：硬件级加密，响应速度快，安全性高
二、开发与迁移建议
1、开发环境
•使用 VSCode + PlatformIO IDE 搭建开发环境
•下载 AG32 SDK 与例程（含 MCU 与 CPLD 联合编程示例）
2、从 STM32 迁移
•引脚兼容性：AG32 初始兼容 STM32 管脚定义，可直接替换
•程序迁移：MCU 部分代码可复用，仅需调整时钟配置与外设绑定
•引脚配置：通过 VE 工具进行信号线与物理引脚映射
3、CPLD 编程
•使用 Quartus + Supra 工具链编译 CPLD 逻辑
•支持 DPRAM、FIFO、M9K 存储块调用
•修改 CPLD 程序需单独烧录逻辑 bin 文件
三、注意事项
AG32 的 CPLD 资源为 2K LUTs，适用于中等复杂度逻辑设计，若项目需要大规模 FPGA 功能（如图像处理、复杂协议栈），仍需外接独立 FPGA。
主频***为 248MHz，且 PLL 由 MCU 与 CPLD 共用，CPLD推荐外接有源晶振。如需要了解更多产品资讯或者申请样品，可以联系海振远科技获取更多信息。
